บริการเครื่องตัดเลเซอร์ LASER CUTTING 6M


เครื่องตัด Laser ยี่ห้อ Bystronic จาก ประเทศ สวิตซ์เซอร์แลนด์



บริการตัดเลเซอร์ ด้วยกำลังของแสงเลเซอร์ขนาด 12,000 วัตต์ ทำให้เครื่องตัดเลเซอร์ "BRYSTRONIC" สามารถตัด Laser แผ่นโลหะหลากหลายชนิดเป็นรูปร่างต่างๆ ได้ตามความต้องการ ประสิทธิ์ภาพในการตัดวัสดุ เหล็กหนา 40มม, สแตนเลสสตีลหนา 40มม, อลูมิเนียมหนา 40มม, ทองเหลืองหนา 16มม, ทองแดงหนา 10มมม ด้วยบริการหัวตัด Laser ได้รับการออกแบบเป็นพิเศษให้บริการตัดเลเซอร์ สามารถรองรับการตัดแผ่นวัสดประเภทโลหะที่เกิดการโก่งโค้ง ได้อีกทั้งยังสามารถตัด Laser ขึ้นรูปต่างๆและตัดท่อได้อีกด้วย
เครื่องตัด Laser ยี่ห้อ Bystronic จาก ประเทศ สวิตซ์เซอร์แลนด์

ความสามารถในการทำงานตัดด้วยบริการเครื่องตัดเลเซอร์ 6 เมตร / Laser Cutting Specifications

minal sheet size x = 6500 mm
y = 2500 mm
Cutting rage x = 6500 mm/256 in.
y = 2540 mm/100 in.
z = 170 mm/6.70 in.
Maximum positioning speed parallel axis x, y 60 m/min
Maximum positioning speed simultaneous 85 m/min
Maximum axis acceleration 3 m/s2
Positioning accuracy Pa* +- 0.1mm
Repeatability Ps* +- 0.05 mm
Edge detection precision +- 0.5 mm
Repetition accuracy of the cutting table during repositioning +- 0.2 mm
Maximum workpiece weight 3200 kg
Machine weight ** 32 000 kg
Base: normal, reinforced industrial floor according to assembly plan
Cutting heads 5" and 7.5"
Cutting gas consumption dependent on material
Operation via panel: with 15" touchscreen, keyboard, and manual control unit
Drives: 3.5" floppy disk, 250 MB ZIP disk, CD-RW
Network connection: RJ45 connector 10/100 Mbps
CO2 laser sources Bylaser 4400
Output 12,000 W
Wavelength 10.6 um
Polarization circular
Pulse frequency 1-2500 Hz
Maximum sheet thickness ***
Mild steel 40 mm
Stainless steel 40 mm
Aluminum 40 mm
Maximum electric consumption of the total system**** 56 kW

* According to VDI/DGQ 3441 mesuring length 1 m. The precision of the sheet metal part depends on the material in question and on its previous handling as well as on the table size and its warming.
** Complete laser cutting system with rotating table without suction, cooling equipment and automation
*** In order to cut the maximum thickness, the following conditions must be met:
- Optimally suspended and set laser cutting system
- The materials must be of the quality demanded by Bystronic (laser materials)
**** Entire system with suction and cooling equipment

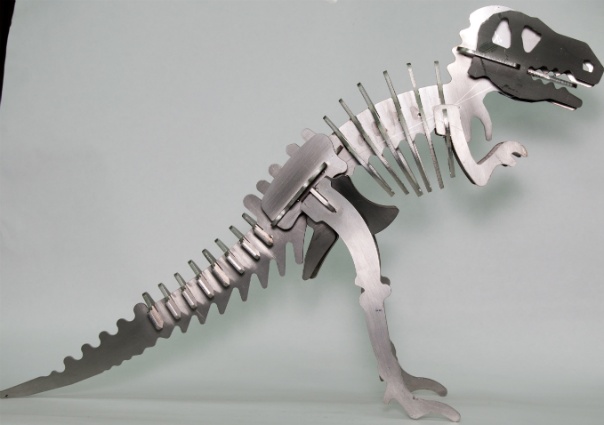

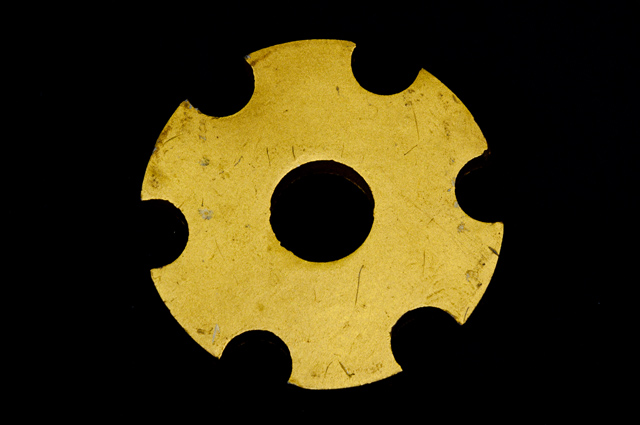

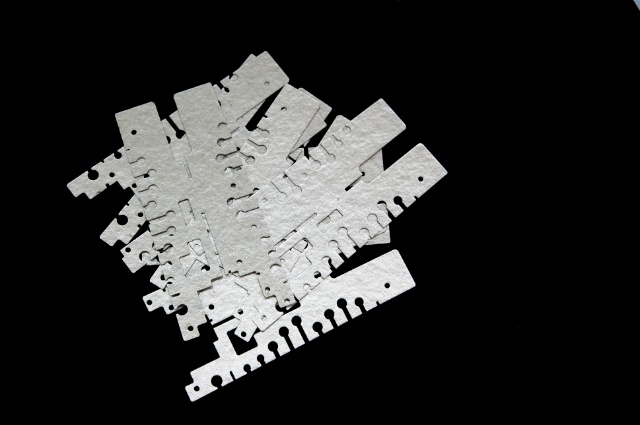

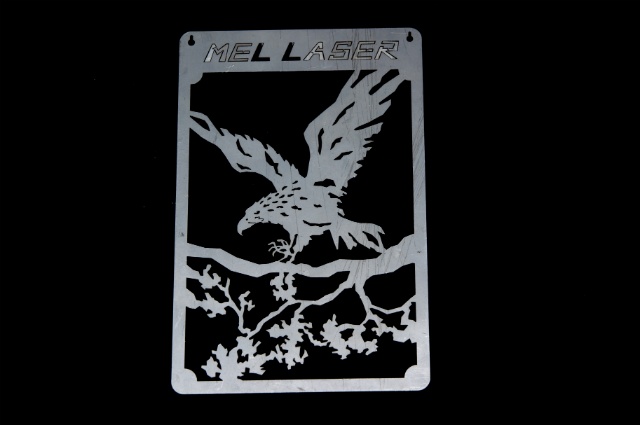

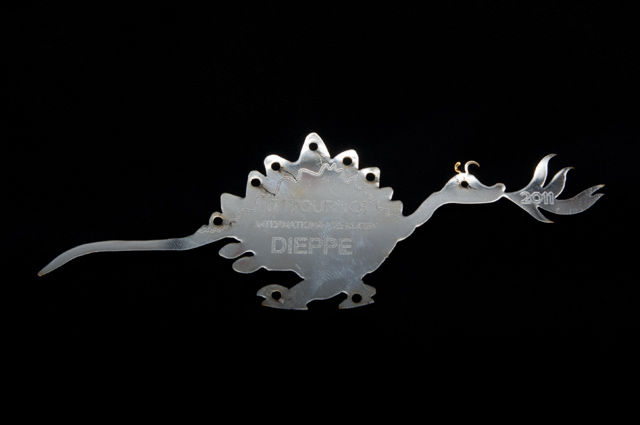

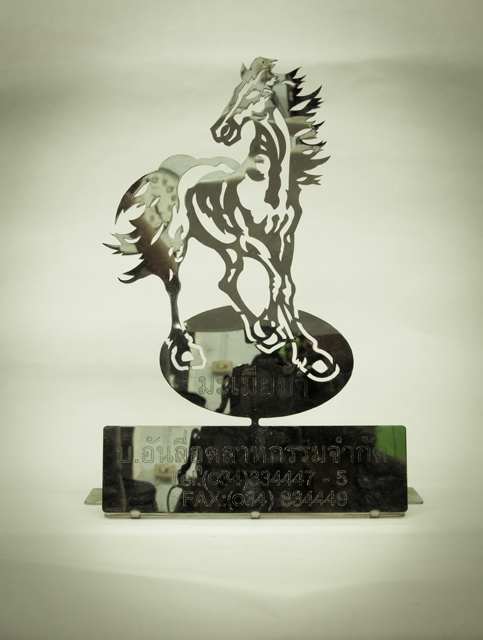

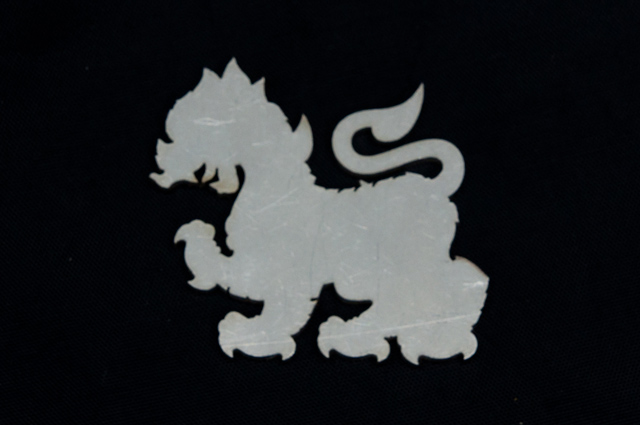

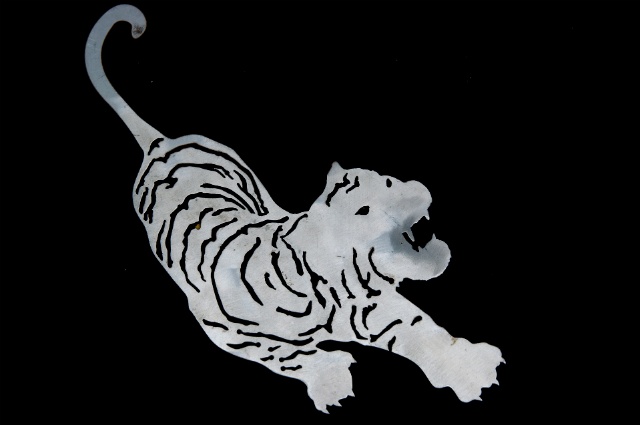

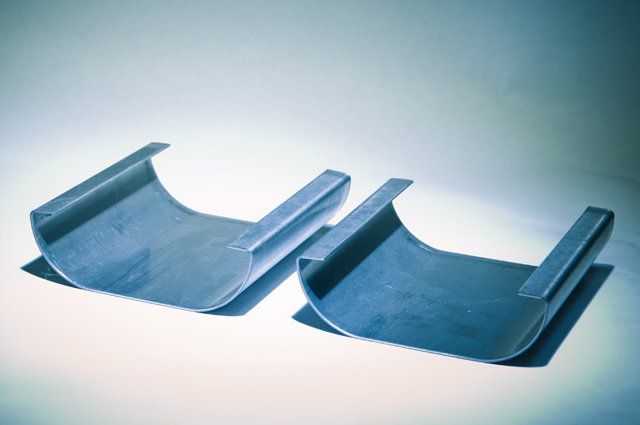

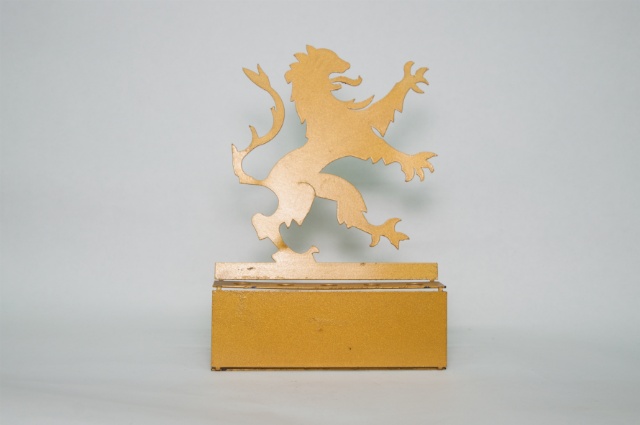

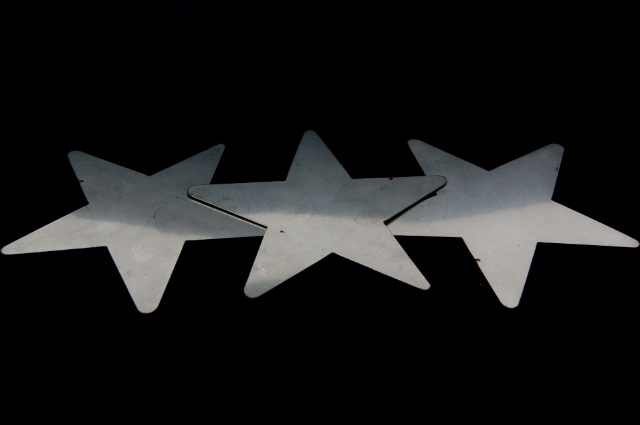

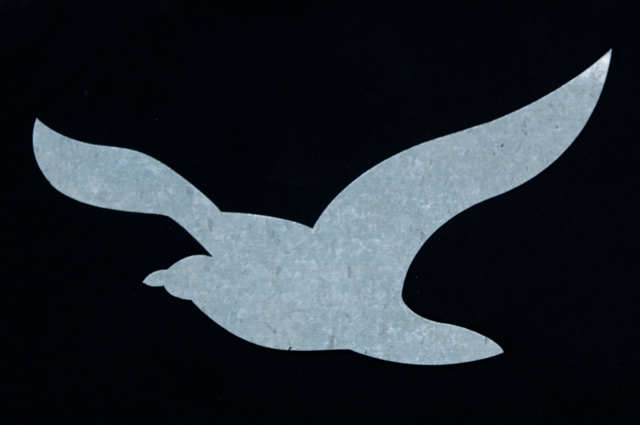

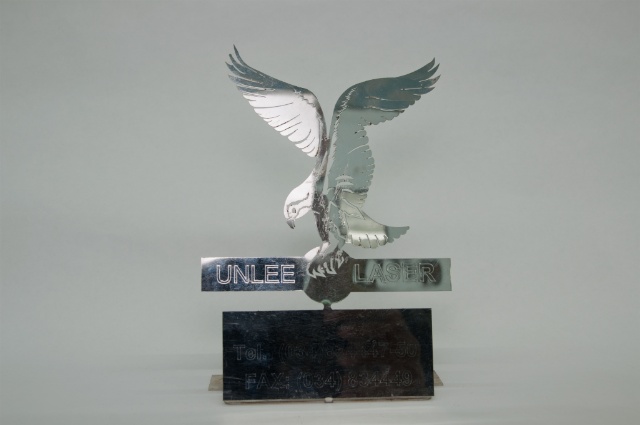

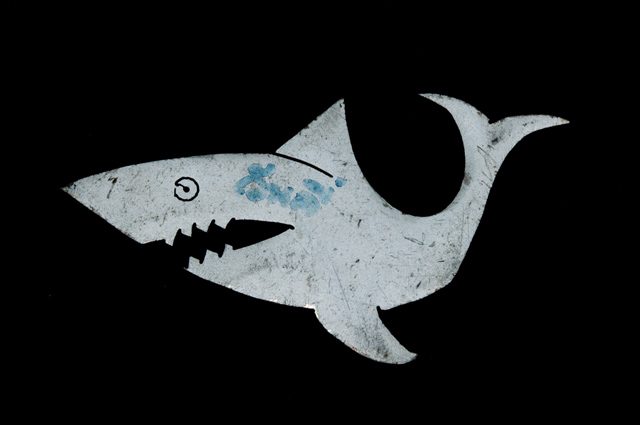

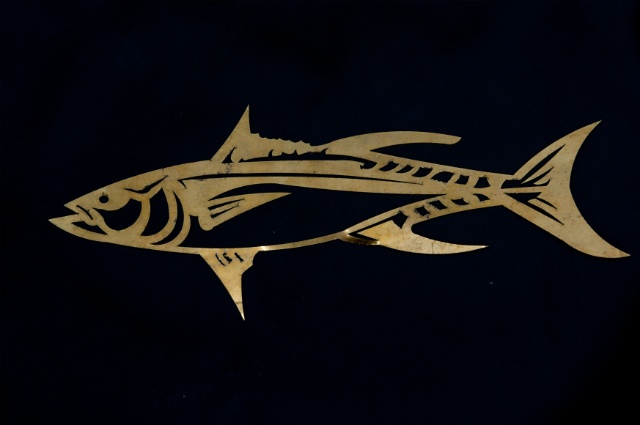

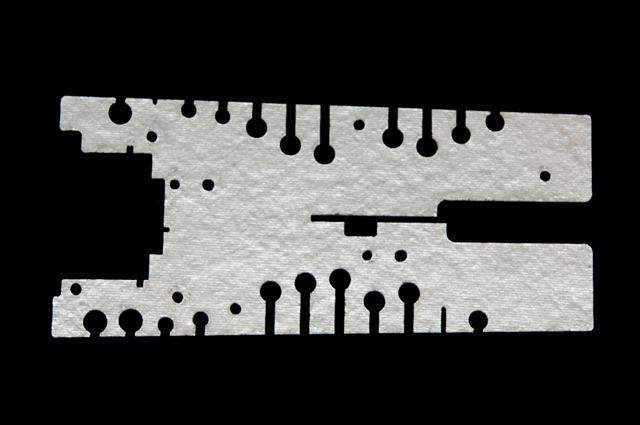

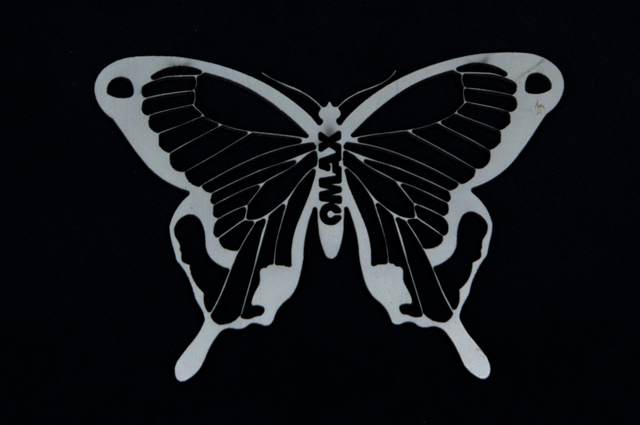

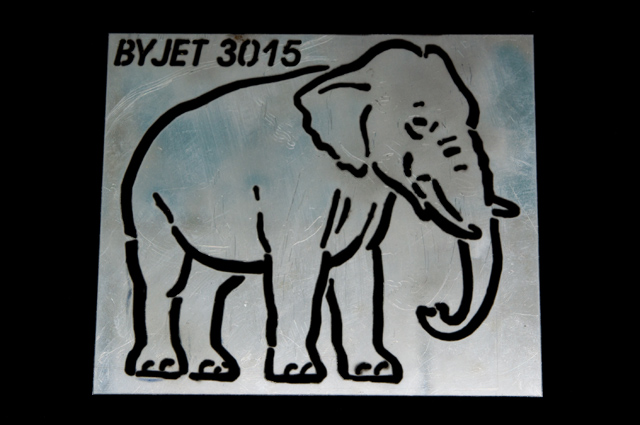

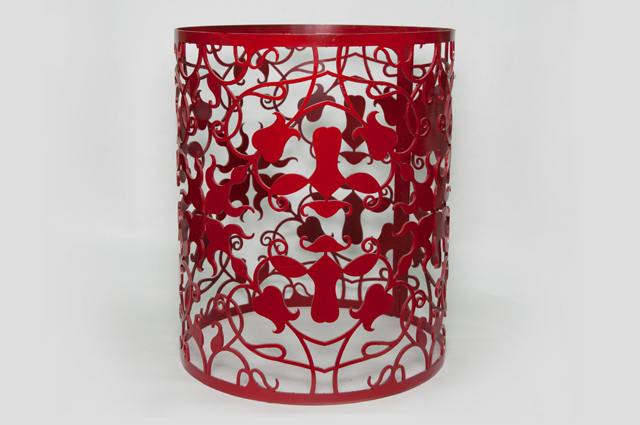

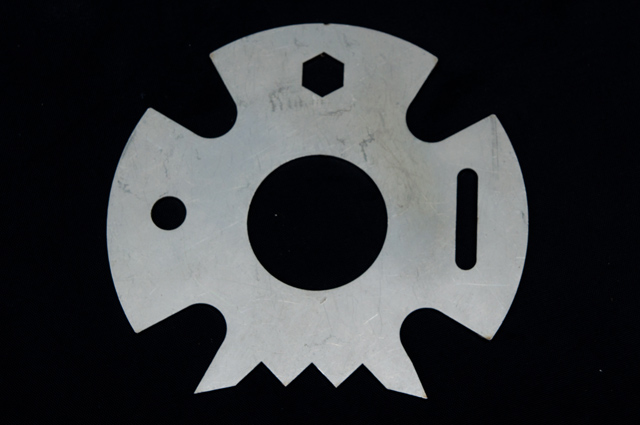

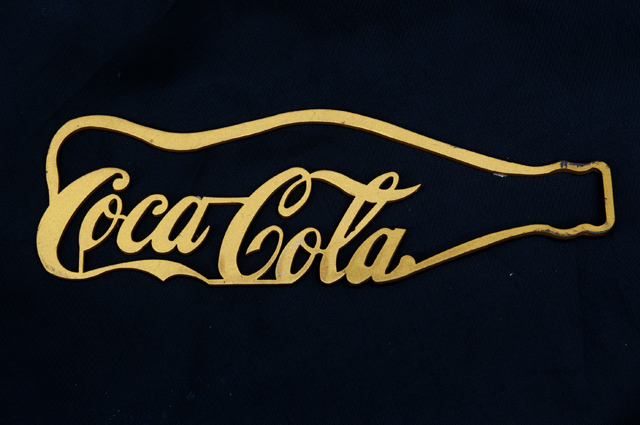

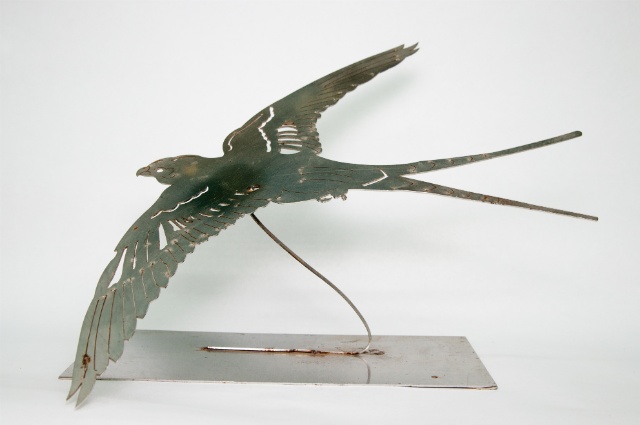

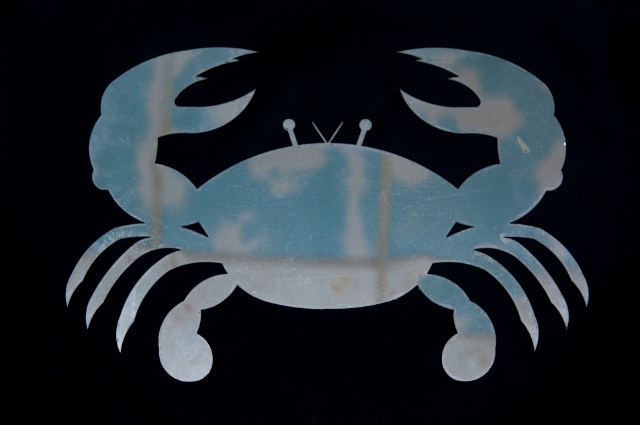

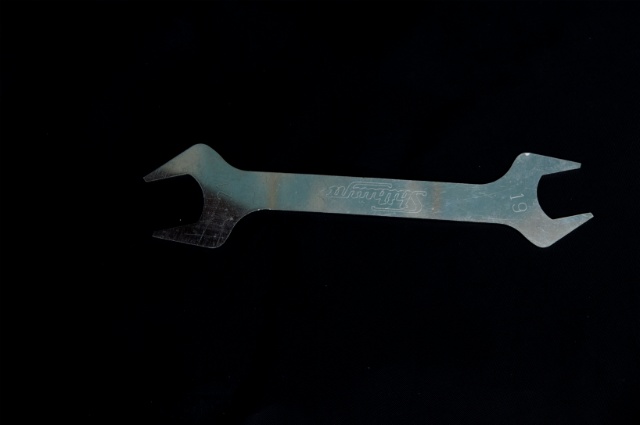

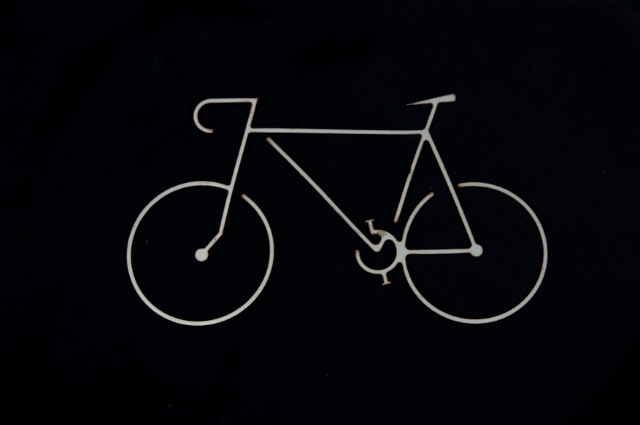

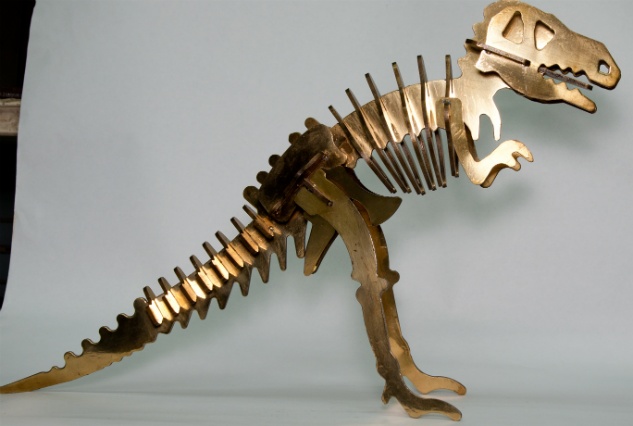

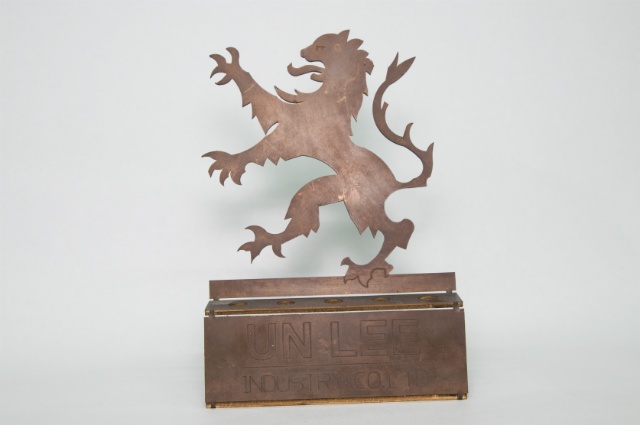

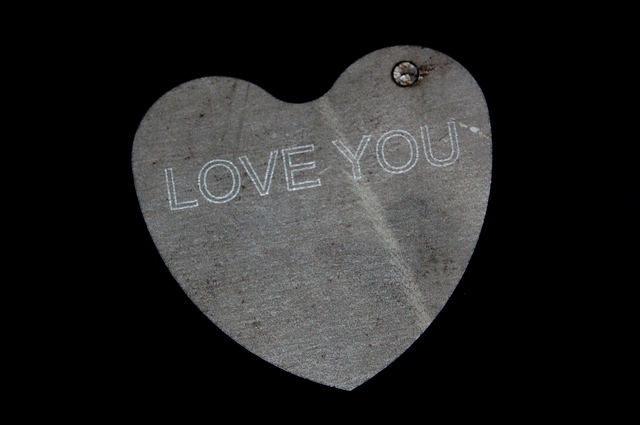

ตัวอย่างงาน Laser
